一、適用范圍
DZ15LE漏電斷路器，是一種中性對地的漏電保護裝置，適用于交流50Hz，額定電壓380V，額定電流至63A（100A）的電路中，作漏電保護之用，也可用來子防止因設備絕緣損壞，產生接地故障電流而引起的火災危險。并可用來保護線路和電動機的過載及短路，亦可作為線路的不頻繁轉換及電動機不頻繁起動之用。漏電斷路器的額定漏電動作值根據實際使用要求可撥動調整。
DZ15LE漏電斷路器符合GB14048.2標準。

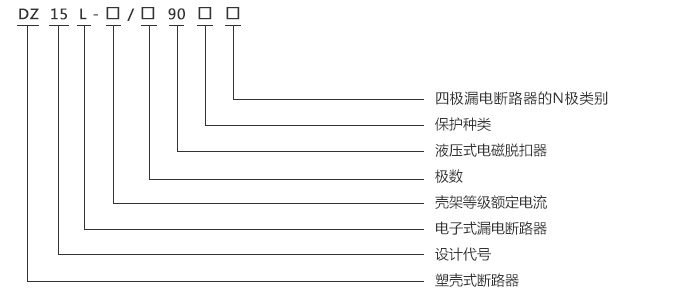

二、DZ15LE漏電斷路器型號及其規格
注：A型N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起分合；
B型N極不安裝過電流脫扣元件，且N極與其它三極一起分合。
保護種類：配電保護用過電流脫扣器；電動機保護用過電流脫扣器。
三、DZ15LE漏電斷路器正常工作條件和安裝條件
◆ 安裝地點的海拔不超過2000米。
◆ 周圍空氣溫度
◇ 周圍空氣溫度上限不超過+40℃；
◇ 周圍空氣溫度24h平均值不超過+35℃；
◇ 周圍空氣溫度下限不低于-5℃。
◆ 大氣條件
◇ 大氣的相對溫度，在周圍最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的平均最低溫度為+25℃時，月平均最大相對濕度為90%，并考慮到溫度變化發生在產品表面上的凝露。
◆ 安裝條件
◇ 安裝在無沖擊振動及無雨侵襲的地方，上接線端子接電源側，下接線端子接負載側，與垂直面的傾斜度不超過5°。
◇ 安裝類別為Ⅲ類。
◇ 污染等級為3級。
◇ 漏電斷路器安裝場所附近的外磁碭在任何方向不超過地磁場的5倍。
四、DZ15漏電斷路器的主要技術參數及技術性能
★ 漏電斷路器的基本規格及參數
| 型號 | 額定電壓 Un(V) | 殼架等級 額定電流 (A) | 極數 | 額定電流 (A) | 額定極限短 路分析能力 Icu（kA） | 額定運行短 路分析能力 Ics（kA） | 額定剩余接 通分?jǐn)嗄芰?br/>IΔm（kA） | 額定剩余 動作電流 I△n(mA) | 額定剩余不 動作電流 I△no(mA) | 飛弧 距離 |
| DZ15LE-40 | 220 | 40 | 2 | 6， 10，16， 20，25， 32，40 | 3 | 1.5 | 1.0 | 15 | 8 | ≤50 |
| 30 | 15 | |||||||||
| 50 | 25 | |||||||||
| 380 | 3 | 75 | 40 | |||||||
| 100 | 50 | |||||||||
| 4 | 200 | 100 | ||||||||
| 300 | 150 | |||||||||
| DZ15LE-100 | 220 | 100 | 2 | 10，16， 20，25， 32，40， 50，63， 80，100 | 5 | 2.5 | 1.5 | 30 | 15 | ≤70 |
| 50 | 25 | |||||||||
| 75 | 40 | |||||||||
| 380 | 3 | 100 | 50 | |||||||
| 200 | 100 | |||||||||
| 4 | 300 | 150 | ||||||||
| 500 | 250 |
★ 一般型漏電斷路器的剩余電流分?jǐn)嗄芰σ姳?br/>
| 剩余電流 | I△n | 2I△n | 5I△n *a | 10I△n*b |
| 最大分?jǐn)鄷r(shí)間 | 0.3 | 0.15 | 0.04 | 0.04 |
| a. 對于I△n≤0.03的漏電斷路器，5I△n可用0.25A取代。 | ||||
| b. 按注a 采用0.25A時，則10I△n為0.5A。 | ||||
★ 一般型漏電斷路器的剩余電流分?jǐn)鄷r(shí)間見表
| 延時時間 | I△n時的最大 分?jǐn)鄷r(shí)間(S) | 2I△n | 5I△n時的最大 分?jǐn)鄷r(shí)間(S) | |
| 極限不驅動時間(S) | 最大分?jǐn)鄷r(shí)間(S) | |||
| 0.1 | 0.3 | 0.08 | 0.27 | 0.14 |
| 0.2 | 0.4 | 0.18 | 0.37 | 0.24 |
| 0.3 | 0.5 | 0.28 | 0.47 | 0.34 |
| 0.4 | 0.6 | 0.38 | 0.57 | 0.44 |
| 0.5 | 0.7 | 0.48 | 0.67 | 0.54 |
| 1 | 1.2 | 0.98 | 1.17 | 1.04 |
★ 漏電斷路器操作循環次數與實驗參數符合表5規定
| 保護種類 | 有載操作條件 | 殼架等級 額定電流(A) | 操作循環次數 | 每小時操作 循環次數 | ||||
| 接通 | 分?jǐn)?/td> | cosφ | 有載 | 無載 | 總次數 | |||
| 電動機保護用 | Un 6In | 0.17Un 6In | 0.35 | 40, 100 | 1500 | 8500 | 10000 | 120次 |
| 配電線路用 | Un In | Un In | 0.8 | 40, 100 | 1500 | 8500 | 10000 | 120次 |
★ 主電路中不導致誤動作的過電流極限值
☆ 漏電斷路器在多相電路不平衡負載時及平衡負載時，不導致誤動作的過電流極限值為6In。
★ 過電流脫扣器的保護特性
★ 配電保護用漏電斷路器過電流脫扣器的保護特性見表
| 周圍空氣溫度 | 試驗電流/額定電流 | 試驗時間 | 起始狀態 | |
| In>63A | In≤63A | |||
| 1.05 | 2h內不脫扣 | 1h內不脫扣 | 冷態開始 | |
| +30±2℃ | 1.30 | |||
